Localizador subterráneo digital portátil de la falta del cable de la prueba de la distancia del cable 35KV

Probador de la falta del cable ZX-A10

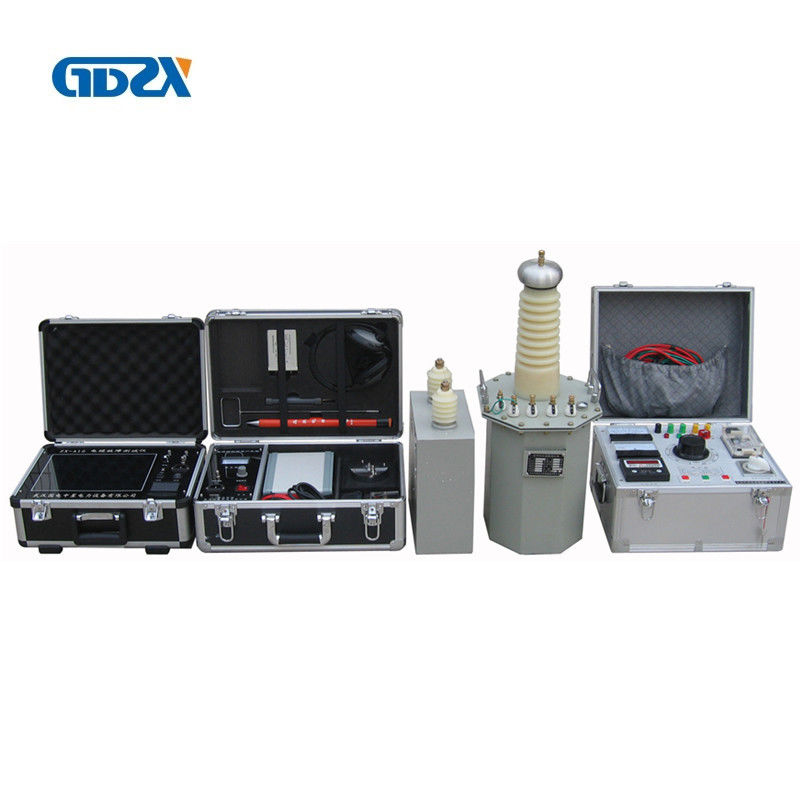

El LOCALIZADOR de la FALTA del CABLE ZX-A10 integró la plataforma del ordenador, el servicio de comunicaciones de la red y el sistema de comunicación integrados industriales del USB. El dispositivo consiste 3 porciones: el sistema principal, el localizador de la falta y el cable alinean el probador. Se utiliza para la ubicación de falta del cable, prueba de la línea del cable y de la profundidad y mantenimiento diario de los datos del cable. Puede también ser utilizado para la ubicación de falta del cable de señal para el ferrocarril y el aeropuerto.

Características:

1. Sistema informático integrado en el localizador de la falta del cable. fuente del Litio-poder para las pruebas de campo convenientes.
2. pantalla táctil de 12,1 pulgadas y sistema de Windows XP.
3. interfaz USB. 5 frecuencias de muestreo entre 6,25 megaciclos a 100MHz para el cable de diversa longitud.
4. el punto de la falta del earch del auto y exhibe la distancia, el movimiento del cursor doble puede ser exacto hasta los 0.15m.

5. La forma de onda puede ser de compresión o de extensión libremente.

6. Formas de onda de la exhibición dos del sistema aleatoriamente que está cercano a la forma de onda estándar para su referencia.
7. formas de onda totales 40G y esquemas eléctricos in situ para su referencia
8. dechado modular elegante para substituir el cableado in situ, muestreo separado totalmente con el alto voltaje para asegurar seguridad.

Uso:
1. Pruebe la falta del cable para diversos niveles voltaicos, diversas secciones y diverso medio, incluyendo el circuito abierto, cortocircuito, resistencia baja, alta salida de la resistencia, alta descarga disruptiva del fracaso de la resistencia.
2. Falta del cable de señal de la prueba para el ferrocarril, aeropuerto.
3. Velocidad de la propagación de onda de la prueba del cable que la longitud se conoce.
4. Prueba de la ruta y de la profundidad de cable.
5. Modo de visualización: 12,1 pulgadas LCD (Windows XP)
6. Modo de la memoria: 20G/2G fijo y movible
7. Métodos de prueba: Método de baja tensión del pulso, método del circuito de la descarga disruptiva del impulso, método del voltaje de descarga disruptiva
8. Distancia de la prueba: ningún menos los de 40km
9. La distancia más corta de la prueba (zona ciega): 5-10m
10. Error de ubicación: ±0.2m
11. Error de la prueba: menos el de ±1%
12. Frecuencia de muestreo: 6.25MHz, 10MHz, 25MHz, 50MHz, 100MHz, (uno mismo-adaptación)
13. Poder: CA el 220V±10% DC 12V (7AH)
14. Resistencia máxima del poder: 4 horas

Especificaciones técnicas del analizador de la trayectoria:
1. Frecuencia de la señal: onda sinusoidal 15KHz
2. De potencia de salida: Pomax≥100W
3. Impedancia de salida: Zo=Zc
4. Modo de la vibración: incontinuous
5. Peso neto: 9.8Kg
6. Temperatura ambiente: -10℃~+40℃
7. Dimensión total: 180mm×300mm×400m m
8. Humedad relativa: El RH≤85% (25℃)

Generador de impulso

1. DC hizo salir: 32kV, ajustable continuo

2. capacitancia externa: 1~8 F

3. tiempo del impacto: 1~6 segundos

4. energía de pulso máxima: 400 ~ 1800J

5. corriente de salida máxima: 40mA

6. error de la indicación del voltaje: el + 2%

7. voltaje de fuente: 220VAC 50Hz

8. temperatura ambiente: -10℃~ +50℃

9. volumen: 380 x 260 x 260 milímetros
