Fuente de alimentación estándar trifásica de CA programable internacional

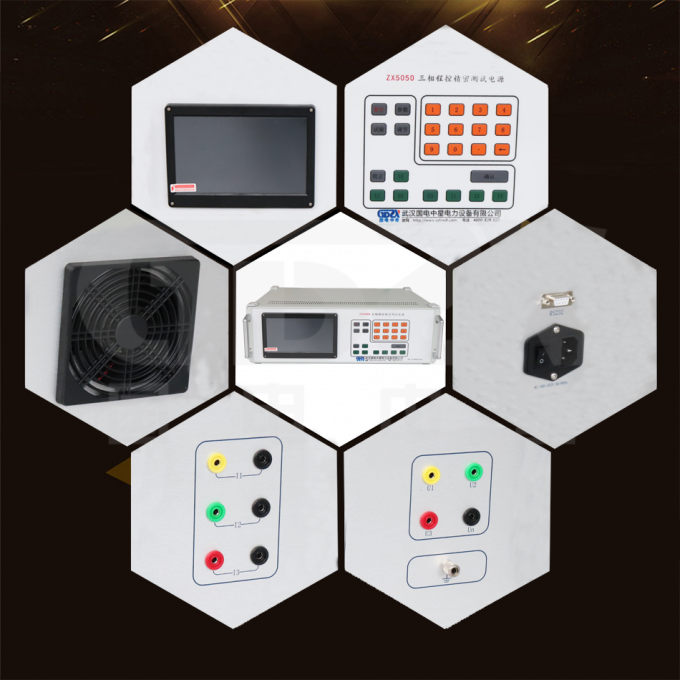

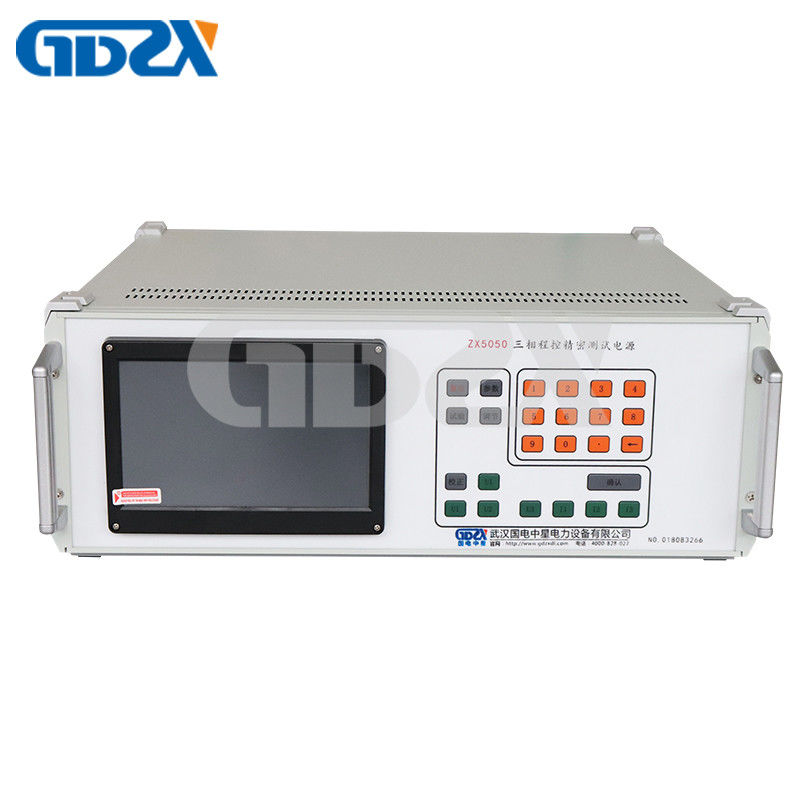

La fuente de alimentación de prueba programable trifásica ZX5050 adopta una estructura de fuente de medición integrada, utilizando un sistema integrado, una pantalla LCD TFT a color de pantalla grande, pantalla táctil, chip CPLD y una serie de dispositivos avanzados como A/D de alta precisión, D/A, etc. Es de tamaño pequeño y ligero, y puede ser ampliamente utilizado en la industria de medición de electricidad, laboratorios de electricidad y otros departamentos relacionados, lo que facilita su transporte y uso en el sitio.

1. Se utiliza un panel de control de pantalla táctil y un botón de máscara facial para mostrar una gran cantidad de información, lo cual es simple y conveniente de usar.

2. Medidor de energía integrado, que muestra parámetros como voltaje, corriente, frecuencia, fase, potencia activa, potencia reactiva, potencia aparente, factor de potencia, etc.

3. Tiene múltiples funciones de protección: protección de limitación de corriente, protección del amplificador de potencia, protección contra cortocircuitos de voltaje, protección contra circuito abierto de corriente, protección térmica del amplificador de potencia y otras funciones.

4. Engranaje inteligente: dentro del rango de salida permitido del instrumento, los usuarios pueden configurar libremente el voltaje y la corriente nominales de cada voltaje y corriente trifásicos. Los puntos de prueba y los detalles de ajuste de voltaje y corriente se refieren al valor nominal del engranaje establecido por el usuario, lo que facilita la operación de los usuarios.

5. Amplios puntos de prueba de voltaje, corriente y fase para facilitar la operación.

6. Equipado con puerto serie RS232 para facilitar el control por computadora y la actualización de software.

1. Salida de potencia

1) Voltaje: 10~450V (rango de voltaje interno 57.7, 100, 220V, 380V), potencia de salida 20VA.

2) Corriente: 0.001-20A (rango de corriente interno 0.2, 1, 5, 20A), potencia de salida 20VA. (Se puede personalizar la corriente 0-100A)

3) Frecuencia de salida: 45-65Hz.

4) Fase de salida: 0-359.99 °.

5) Estabilidad: voltaje y corriente 0.02%. (2 minutos)

6) Distorsión: Distorsión de voltaje y corriente que no excede el 0.5% (carga no capacitiva)

2. Precisión de salida y visualización

Proyecto: Resolución

Voltaje: 4 dígitos significativos

Frecuencia: 0.001Hz

Fase: 0.01 °

Factor de potencia: 0.001

Potencia activa: 4 dígitos significativos

Potencia reactiva: 4 dígitos significativos

Potencia aparente: 4 dígitos significativos

3. Puntos de prueba de regulación de salida comunes

1) Puntos de prueba de voltaje: 80%, 90%, 100%, 110%, 120%.

2) Puntos de prueba de corriente: 1%, 5%, 10%, 20%, 50%, 100%, 120%.

3) Puntos de prueba de fase: 0.5L, 0.86L, 1.0, 0.86C, 0.5C.

4) La amplitud del voltaje y la corriente trifásicos se puede ajustar por separado, con una finura de ajuste de 10%, 1%, 0.1% y 0.01%; Ajuste el rango al 125%.

5) La fase y el factor de potencia del voltaje y la corriente trifásicos también se pueden ajustar en fases, con una finura de ajuste de 10 °, 1 °, 0.1 ° y 0.01 °, respectivamente.

6) UB y UC también pueden ajustar la fase de UA por separado.

7) El ajuste de la frecuencia se logra ajustando el voltaje y la corriente trifásicos juntos, con una finura de ajuste de 5Hz, 1Hz, 0.1Hz y 0.01Hz, respectivamente.

4. Fuente de alimentación: monofásica CA 182-262V, 50/60Hz.

5. Tamaño externo: 500 × seiscientos × 178 mm

6. Peso: 27Kg.
