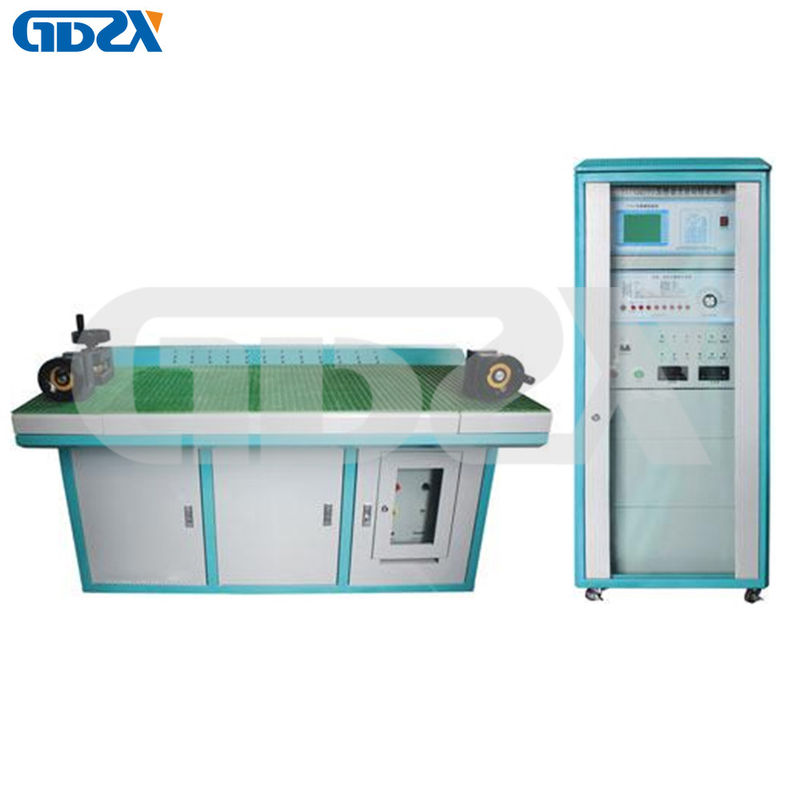

Equipo de ensayo del transformador de instrumentos totalmente automático ZXHQ-T / banco de ensayo del sistema

Características:

1El banco de pruebas automático completo se basa en un solo chip para medir, controlar y mostrar

2Con la interfaz informática para lograr la automatización de la oficina, la eficiencia del trabajo es mucho mayor que antes

3Gran pantalla LCD, interfaz de operación fácil de usar, información de medición masiva

4. Auto medir el transformador del instrumento, automáticamente cambiar la caja de carga de voltaje corriente

5. Buena función de captura, informe oportuno al usuario acerca de los errores

6Precisión: 2.

7No es necesario que el transformador estándar tenga la misma relación de giro que el transformador probado.el ensayo puede llevarse a cabo siempre que la tensión primaria nominal o la corriente primaria nominal del transformador estándar sean mayores que el valor nominal de los transformadores sometidos a ensayo..

Indicadores técnicos:

1Condición de trabajo

1) Temperatura: entre 5°C y 40°C

2) Humedad relativa: < 80% (~ 25°C)

3) Altitud: < 2500 m

4) Frecuencia de alimentación: 50 Hz ± 0,5 Hz

5) Tensión de la fuente de alimentación: 220V±5V

2. Rango de medición

1) Componente en fase (%): 0,0001~200,0 resolución: 0.0001

2) Componente de cuadratura (min): 0,001~999,9 resolución 0.001

3) Impedancia: (W): 0,0001 ~ 60,0 resolución:0.0001

4) admisión ((ms): 0,0001 ~ 60,0 resolución:0.0001

3Error básico.

1) Componente en fase: DX=±(X×2%+Y×2%±2d)

2) componente ortogonal: DY=±(X×2%+Y×2%±5d)

El valor de visualización del instrumento, error de cuantización del instrumento

3) Porcentaje:

4.Ámbito de trabajo:

1) Corriente (1%-149%) en ((En=5A);)) 5%-149%) en ((En=1A)

5Carga de trabajo: corriente: To en relación con Tx < 0,12Ω cosΦ=1

6.Indicación de error de polaridad: debe haber indicación de polaridad cuando la corriente de trabajo nominal sea superior al 5%, error > 180%, Nota: si no hay aviso de polaridad cuando la corriente de trabajo nominal sea superior al 10%,Es un fallo de software., no aumente más la corriente para no quemar el instrumento

7. Indicación de error de la relación de giro

1) Cuando la corriente de trabajo nominal sea superior al 5%, el error > 30% deberá indicarse el error de la relación de giro.

8. Declaración de ensayo de aislamiento y resistencia

1) La terminal Tx está conectada con la terminal de puesta a tierra

2) Las terminales K y D no están conectadas con la terminal de puesta a tierra.

3) La toma de corriente puede soportar 1.5KV a la caja, tiempo: 1min
