Pulso múltiple inteligente de la distancia del cable enterrado del localizador de alto voltaje de la falta

Name: Pulso múltiple inteligente de la distancia del cable enterrado del localizador de alto voltaje de la falta
Brand: Wuhan GDZX Power Equipment Co., Ltd
SKU: ZX-A30
Price: 12,500.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: Hubei, China

Nombre de la marca: GDZX

Número de modelo: ZX-A30

Condiciones de pago y envío

Cantidad de orden mínima: 1 sistema

Precio: $12000.00 - 13000.00/ Set

Detalles de empaquetado: Cartón o caja de madera

Tiempo de entrega: 7~10 días del trabajo

Condiciones de pago: L/C, D/A, D/P, T/T, Western Union,

Capacidad de la fuente: 1200 sistemas/sistemas por año

Obtenga el mejor precio

Detalles del producto

Descripción del producto

Detalles del producto

Resaltar:
                                                                                                                                                                                                                                                Localizador de fallas de cables de alta tensión, Localizador de cables enterrados de larga distancia, Localizador de fallas de pulso múltiple inteligente


Niveles de tensión:	Por debajo de 35 kV	Memoria del almacenamiento:	8G
Distancia de la prueba:	0~40Km	Modo de visualización:	Pantalla táctil LCD industrial de 12,1 pulgadas
Frecuencia de muestreo:	6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz	Peso del huésped:	6,2 kilos

Niveles de tensión:	Por debajo de 35 kV
Memoria del almacenamiento:	8G
Distancia de la prueba:	0~40Km
Modo de visualización:	Pantalla táctil LCD industrial de 12,1 pulgadas
Frecuencia de muestreo:	6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz
Peso del huésped:	6,2 kilos

Descripción del producto

Localizador de fallas de cable enterrado de alta tensión de larga distancia con pulso múltiple inteligente

El localizador de fallas de cable de pulso múltiple ZX-A30 es una plataforma de prueba de fallas basada en una plataforma de computadora integrada.tecnología de pantalla táctil y tecnología de comunicación 3G, lo que mejora en gran medida el rendimiento del instrumento en la práctica y facilita su operación.

Características del producto

Plataforma informática industrial integrada con sistema Windows XP, software de prueba integrado y software de prueba de fallas de cable instalado y software de gestión de datos de cable
12.1 pulgadas de pantalla táctil de gran tamaño con pluma táctil o mouse, pantalla brillante adecuada para uso al aire libre
Batería de litio para pruebas en el lugar, chasis de plástico para la estabilidad a prueba de golpes
Última interfaz de comunicación USB que garantiza una recogida estable de señales con selección automática de la frecuencia de muestreo
Método de ensayo automático de distinción y localización del punto de falla con lectura y visualización automáticas de la distancia

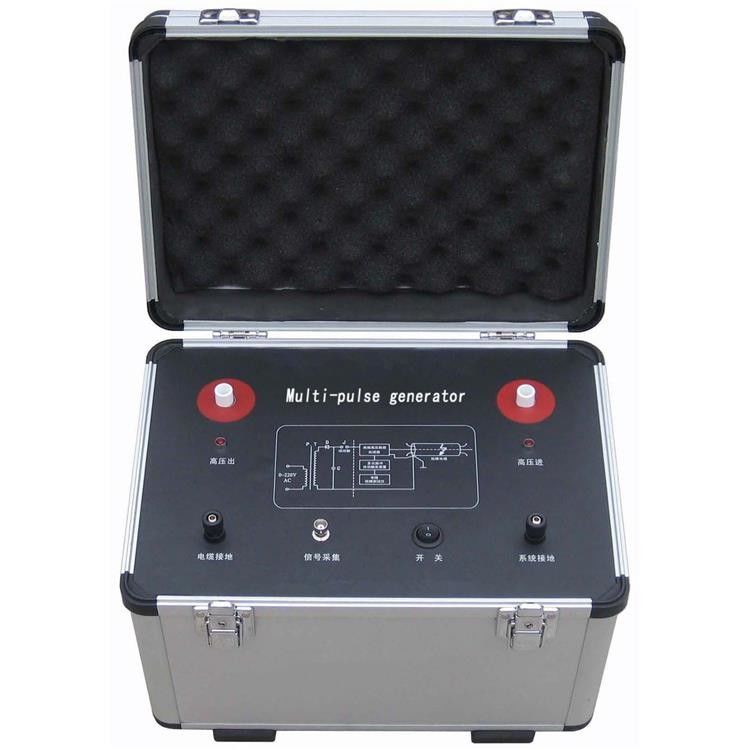

Diseño único de generador de pulsos múltiples que permite tres métodos de ensayo sin conectar los cables de nuevo
Receptor WIFI y compatibilidad con el software 3G para asistencia remota de expertos
Sistema integral de almacenamiento de formas de onda y gestión de cables para la comparación y mantenimiento de campo
Localizador preciso con tecnología squelch para una visualización precisa de la distancia de falla
Nuevo generador de sobretensiones de alta tensión

Parámetros técnicos

Prueba de las capacidades

Fallo del cable de ensayo en diferentes niveles de tensión inferiores a 35 KV
Fallo del cable de ensayo de diferentes secciones de cable, diferentes dieléctricos y diferentes materiales de cable
Prueba de fallas de los cables de circuito abierto, cortocircuito, baja resistencia, fugas de alta resistencia y flash-over de alta resistencia
Prueba de todos los fallos del cable de control de la comunicación ferroviaria, del cable de iluminación de la calle y del cable de señal del aeropuerto
Velocidad de transmisión de la onda de ensayo en cualquier cable de longitud conocida
Prueba de la ruta enterrada y la profundidad del cable de alimentación

Display y funcionamiento

Modo de visualización: pantalla táctil LCD industrial de 12.1 pulgadas (plataforma Windows XP)
Métodos de ensayo: método de impulso LV, método de flash-over HV por impulso, método de pulsos múltiples
Memoria de almacenamiento: 8G
Operar con pluma táctil y ratón

Especificaciones de rendimiento

Distancia de ensayo: no inferior a 60 km
Distancia mínima de ensayo: 0-5 m o sin
Error de localización: ± 0,2 m
Error de ensayo: error del sistema no superior al ±1%
Generador de impulsos múltiples: tensión de impulso ≤ 40KV
Resolución: V/fm, V es la velocidad de transmisión m/μs; el cursor del software es 0,10m
Frecuencia de muestreo: 6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz (ancho de pulso adaptativo)

Energía y medio ambiente

Fuente de energía: AC 220V±10%, potencia ≤15W, DC 12V ((7AH), potencia ≤20W
Tiempo de espera: 6 horas de trabajo continuo
Peso del huésped: 6.2 kg
Dimensiones: 180 mm × 300 mm × 400 mm
Medio ambiente: -20°C~+40°C, ≤80% de HRC

Componentes adicionales

Frecuencia de la señal de rastreo del router de cable: onda senoidal de 15KHz
Potencia de salida: Pomax ≥ 100 W
Impedencia de salida del trazador: Zo=Zc (impedencia característica del cable)
Modo de vibración: no continuo
Ventilación máxima del generador de impulsos: ≤ 35KV
Corriente de trabajo máxima: ≤ 30 mA
Error de visualización del voltaje: <+/-2%
Energía de descarga: ≤ 2450 J/3,5 s
Periodo de descarga mínimo: 3,2 s, potencia máxima < 1,5 kVA
