Localizador múltiple de la falta del cable de transmisión del pulso
, Localizador de la falta del cable de transmisión de los 60KM
, Equipo del localizador de la falta del cable 35KV
Localizador de fallas de cable de alimentación de pulsos múltiples inteligente completo de 35KV 60Km
Introducción del producto

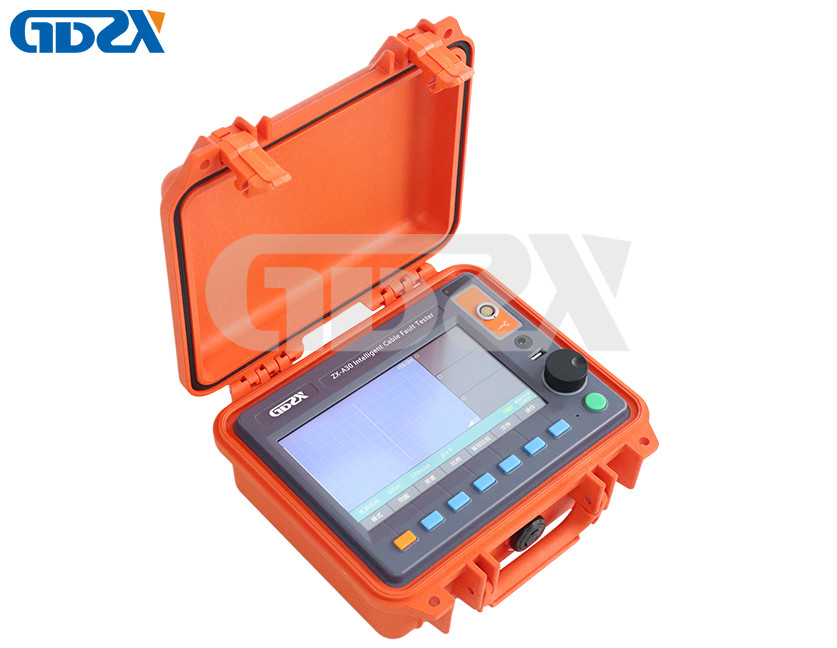

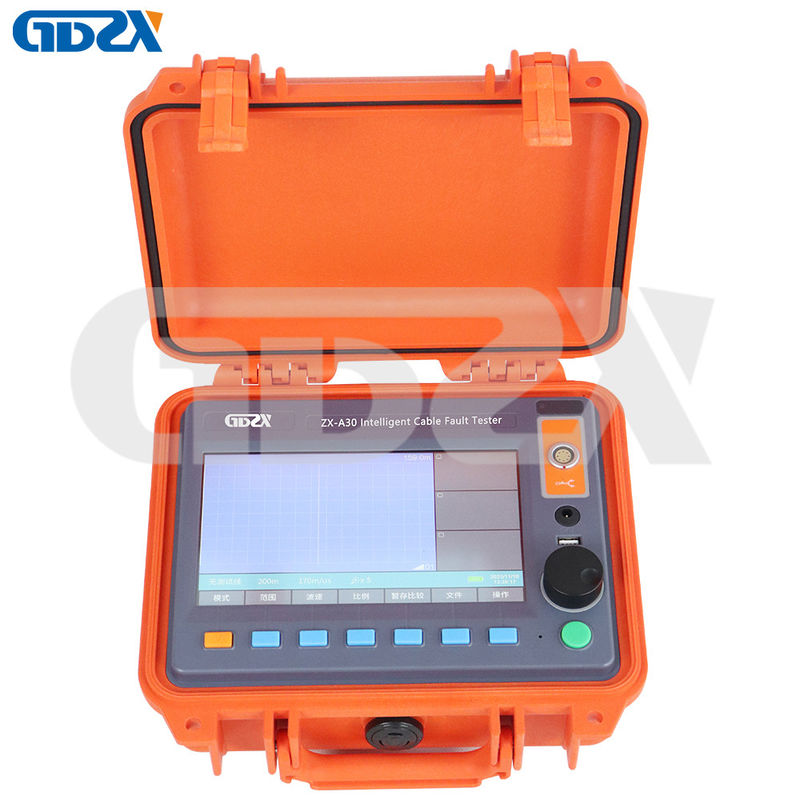

El localizador de fallas de cable de pulsos múltiples inteligente completo ZX-A30es una plataforma de prueba de fallas de cable en red basada en una plataforma informática integrada. Integra tecnología de comunicación USB, tecnología de pantalla táctil y tecnología de comunicación 3G, lo que mejora en gran medida el rendimiento del instrumento en la práctica y facilita su funcionamiento.
Características
1. Plataforma informática industrial integrada, sistema Window XP, software de prueba integrado y software de prueba de fallas de cable instalado y software de gestión de datos de cable, que es líder en China.
2. Pantalla táctil grande de 12,1 pulgadas, lápiz táctil o ratón. La pantalla brillante es adecuada para uso en exteriores. La batería de litio es conveniente para las pruebas en el sitio. El chasis de plástico es a prueba de golpes con gran estabilidad.
3. La última interfaz de comunicación USB para garantizar una recogida de señal estable. El host puede seleccionar automáticamente cinco tipos de frecuencia de muestreo de 6,25 MHz a 100 MHz, el ancho de pulso adaptativo puede satisfacer los requisitos de prueba de diferentes longitudes de cable para reducir el error de medición aproximada y mejorar la precisión de la prueba.
4. Distinguir automáticamente los diferentes métodos de prueba y localizar el punto de falla, leer y mostrar automáticamente la distancia de la falla. Se puede mostrar en 3 áreas diferentes en la pantalla y mostrará aleatoriamente 10 formas de onda de pulso de bajo voltaje. Operación automática o manual para lograr una falla de doble posicionamiento. El doble vernier puede ser preciso a 0,15 m.
5. Diseño único de generador de pulsos múltiples. Puede finalizar 3 métodos de prueba diferentes y no es necesario volver a conectar los cables. Una descarga puede obtener 10 formas de onda de pulso de cortocircuito de bajo voltaje. Puede reducir en gran medida la interferencia oscilatoria. El generador de pulsos múltiples es de tamaño pequeño y su peso es de solo 5 kg.
6. El host puede equiparse con un receptor WIFI y software 3G para obtener ayuda y sugerencias de prueba remota en el sitio de nuestros expertos. Los técnicos pueden ayudar en las pruebas en el sitio a través del software de prueba de Android en cualquier momento y en cualquier lugar.
7. El dispositivo almacena muchas formas de onda y diseños de cableado, lo que es conveniente para su comparación en pruebas y estudios de campo. Puede generar automáticamente informes de prueba e imprimir. El sistema de gestión de cables puede ayudarle mucho para el mantenimiento diario de cables y la localización precisa de fallas de cables.
8. El localizador preciso puede mostrar directamente la distancia desde el probador hasta el punto de falla. Utilizamos la tecnología de silenciamiento, que es otra innovación de productos similares nacionales. Le ayuda a localizar la falla de forma precisa y rápida y también le ayuda a reducir los daños y pérdidas derivados del corte de energía.
9. Hay 3 tipos de descarga de alto voltaje para su elección. El uso del nuevo generador de sobretensión de alto voltaje integral de 28 kg. reemplaza al transformador de prueba de 65 kg y a la caja de operación, con ventajas de amplio uso, ligero, este dispositivo está en el nivel líder nacional.
Indicadores técnicos
| 1. Puede probar fallas de cable a diferentes niveles de voltaje por debajo de 35KV. Puede probar fallas de cable de diferentes secciones de cable, diferentes dieléctricos y diferentes materiales de cable. Puede probar fallas de cable de circuito abierto, fallas de cable de cortocircuito, fallas de cable de baja resistencia, fallas de cable de fuga de alta resistencia y fallas de cable de descarga de alta resistencia. |
| 2. Pruebe todas las fallas del cable de control de comunicación ferroviaria, el cable de alumbrado público y el cable de señalización del aeropuerto. |
| 3. Pruebe la velocidad de transmisión de onda en cualquier cable de longitud conocida. |
| 4. Puede probar la ruta enterrada y la profundidad del cable de alimentación. |
| 5. Modo de visualización |
Pantalla táctil LCD industrial de 12,1 pulgadas (plataforma Windows XP) |
| 6. Método de prueba |
Método de impulso de bajo voltaje, método de descarga de alto voltaje por impulso, método de pulsos múltiples |
| 7. Almacenamiento |
8G |
| 8. Distancia de prueba |
no menos de 60Km |
| 9. Operar a través de lápiz táctil y ratón |
| 10. Distancia mínima de prueba (área de no detección) |
0-5m o sin |
| 11. Error de localización |
±0.2m |
| 12. Error de prueba |
el error del sistema no es superior a ±1% |
| 13. Generador de pulsos múltiples |
Voltaje de impulso ≤40KV |
| 14. Resolución |
V/fm, V es la velocidad de transmisión m/μs； el cursor del software es 0,10 m. |
| 15. Frecuencia de muestreo |
6,25 MHz, 12,5 MHz, 25 MHz, 50 MHz, 100 MHz (ancho de pulso adaptativo). |
| 16. Fuente de alimentación y consumo de energía |
CA 220V±10%, potencia ≤15W, CC 12V(7AH), potencia≤20W |
| 17. Tiempo de espera |
trabajo continuo 6 horas |
|
18. Peso del host:
Dimensión:
|
6,2Kg
180mm×300mm×400mm
|
|
19. Temperatura
|
-20℃～﹢40℃ Humedad relativa:≤80% |
|
20. Gestión
|
Mapa de ruta y distribución de cables. Todos los datos del cable que se encuentran en la región de gestión del usuario, incluido el mapa de distribución del cable, el número, la posición inicial, la profundidad enterrada y la fecha, el medio del cable, la posición de conexión, el registro de fallas, la razón de la falla, el informe de prueba técnica, el registro de prueba del cable, etc. |
| 21. Frecuencia de la señal |
onda sinusoidal 15KHz, Potencia de salida: Pomax ≥100W |
| 22. Impedancia de salida |
Zo=Zc (Impedancia característica del cable) |
| 23. Modo de vibración |
no continuo |
Introducción de la empresa
Wuhan GDZX Power Equipment Co.,Ltd.es un fabricante de equipos de prueba de energía, que integra diseño, producción y ventas, proporcionando soluciones completas para pruebas de alto voltaje y servicios de pruebas eléctricas para varios usuarios de energía. Los principales productos incluyen: dispositivo de prueba de resonancia de serie de CA, equipos de prueba de alto voltaje, equipos de prueba de transformadores, equipos de prueba de protección secundaria / interruptores, probador de fallas de cable, equipos de prueba de pararrayos, equipos de medición de energía, serie de fuentes estándar, etc. Hay muchos tipos de productos y modelos completos.
Servicio y garantía
Servicio
* Proporcionar servicio de consultoría profesional; vendedor dedicado e ingeniero técnico profesional para responder a las preguntas de los clientes.
* Asegurar que el cliente obtenga la información detallada sobre el producto en la mano.
* Precio razonable, confiamos en que nuestros clientes deben obtener lo que pagaron. Cotización sellada y confirmada por el Gerente.
* Los clientes son bienvenidos a visitar.
* El contrato y el acuerdo técnico deben ser firmados por ambas partes.
* Ser confiable, seguir los requisitos y asegurar la implementación exitosa de los contratos y acuerdos técnicos firmados.
* Centrarse en la comunicación, comunicarse activamente con los usuarios, tomar notas de las preguntas y el programa del usuario, proporcionar el soporte técnico necesario.
* Moverse rápido y eficientemente, profesional en la entrega, instalación, depuración, capacitación y otros.
Garantía
* Mantenemos la satisfacción del cliente al 100%, por favor, envíenos sus comentarios si siente que algo anda mal con el producto, lo solucionaremos por usted.
* Nuestros productos están garantizados con un año de garantía y soporte técnico de por vida.
* Proporcionar soluciones en un plazo de 24 horas cuando haya problemas de retroalimentación del cliente.
EMBALAJE Y ENVÍO
(1) Enviaremos los productos dentro de los 5-20 días hábiles posteriores a la recepción de la confirmación de su pago.
(2) Todos los productos estarán bien embalados en una caja de cartón o de madera robusta para garantizar que los productos lleguen de forma segura.
(3) Múltiples métodos de envío, incluyendo expreso, transporte marítimo, ferroviario, etc. para su elección, se le aconsejará un método de envío competitivo.
(4) Si va con su propio transitario, le proporcionaremos todos los documentos necesarios para el despacho de aduanas.
(5) Después del envío, permaneceremos atentos hasta que los productos sean bien recibidos.
Si necesita especificaciones detalladas, no dude en ponerse en contacto con nosotros.
Casos de prueba
- En agosto de 2020, GDZX realizó pruebas en el sitio para los clientes. El equipo utilizado en el sitio de prueba incluye el probador de fallas de cable de análisis automático ZX-Z10, el detector de tuberías subterráneas ZXPD3000, etc. la prueba se desarrolló sin problemas.
