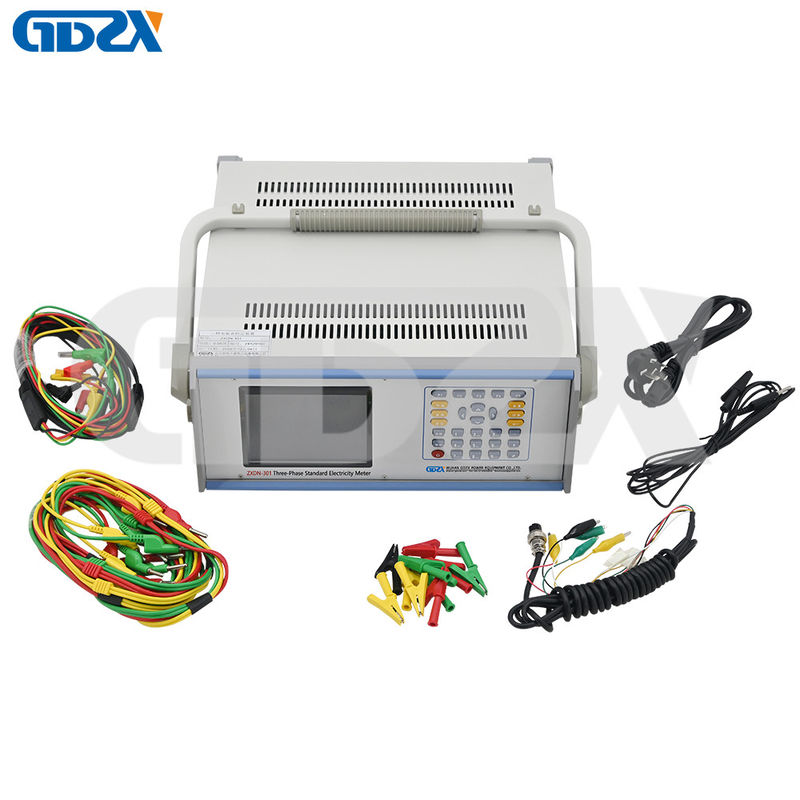

ZXDN-301 Analisador de medidor de energía de referencia estándar de alta precisión multifuncional

Resumen del producto

Este medidor de energía eléctrica estándar es multifuncional con un amplio alcance y una alta precisión.02Adopta DSP, sistema integrado y equilibrio automático de temperatura y otras tecnologías de compensación, pequeñas y ligeras, fáciles de usar y confiables.

Funciones y características

1. portátil con maleta de aluminio

1. Medición de amplio rango: Tensión (tensión de fase):1~560V, Corriente: 10mA~120A

2- Medición de varias formas: medición de voltaje, corriente, potencia (potencia activa, potencia reactiva, potencia aparente) y energía eléctrica en cuatro cuadrantes en fase única.3P4W Y/ 3P3W Δ modos de conexión de cableadoAdemás, puede medir la potencia reactiva y la energía eléctrica con formas de potencia reactiva verdadera, potencia reactiva de fase cruzada, punto neutro artificial de reactivo.

3. Medición de múltiples funciones:

ü Función fundamental para medir U, I, fase, frecuencia, potencia activa, potencia reactiva, PF y error.

ü Medir el grado de estabilidad de voltaje, corriente y potencia.

ü Medición del grado de asimetría de la amplitud de voltaje y corriente en circuitos trifásicos.

ü Medición del grado de desequilibrio de voltaje y corriente en circuitos trifásicos.

ü Medir el grado de asimetría de la fase.

ü Display de diagrama vectorial. Varias formas de mostrar el diagrama vectorial para satisfacer los diferentes hábitos

como la rotación en el sentido de las agujas del reloj, la rotación en sentido contrario a las agujas del reloj;

la elección de la ubicación del índice de referencia entre las 12:00 h y las 3:00 h;

El punto de referencia puede cambiar; configuración de visualización de fase: 0~360° o ±180°

ü visualización de la forma de onda, análisis armónico, cálculo de distorsión, visualización del espectro de frecuencias con función de ampliación

ü Medición de la demanda.

ü Medición de la intensidad de inducción magnética espacial.

ü Medidas de la caída de voltaje del terminal punteado del dispositivo.

ü Medición de la constante y de la frecuencia del contador a ajustar.

ü Medición de la potencia de la onda fundamental.

ü Calibración errónea de tres tipos diferentes de medidores

ü Tres puertos de salida de pulso, las constantes se pueden ajustar automáticamente o manualmente.

ü Calibrar el error global del dispositivo compuesto por tres medidores monofásicos.

ü Funciona como tres medidores estándar monofásicos.

4. medición de las potencias completas de las ondas fundamentales y armónicas), o sólo de la potencia fundamental.

5Calibración del error del contador de energía, contadores y constantes de pulso automáticos, técnicas especiales de compensación

6Análisis armónico de voltaje y corriente bajo 51 órdenes.

7- Visualización de datos y gráficos: medición de las condiciones de trabajo, forma de onda, vector de fase, gráfico armónico.

8. Automático o de alcance manual

9Capacidad de almacenamiento de hasta 30 grupos de datos, los registros se pueden buscar y navegar, según las condiciones.

10Función de entrada de caracteres, alfabetos y símbolos

12Conexión: el puerto de entrada de corriente de amplio alcance es un puerto público, no es necesario cambiar el cableado al cambiar la corriente.

13.Uso múltiple: puede trabajar con PC mediante comunicación remota o dispositivo de calibración

14.RS485, RS232, puertos de comunicación USB, velocidad de transmisión se puede configurar cuando se utiliza la comunicación asíncrona.

15Con una pantalla TFT de 6,4 pulgadas de 640 x 480 píxeles, clara y colorida.

16Diseño orientado al hombre, combinación razonable de funciones, operación sencilla

Parámetros

Rango de la señal:

Válvulas de tensión: 1 ~ 560V (Válvula de fase)

Corriente: 10mA ~ 120A

Frecuencia: 40 ~ 70 Hz

Impulso de entrada: máximo 2MHz (TTL)

Impulso de salida: utilizar la constante automática

frecuencia de salida de impulso FOUT: 60KHz en el rango nominal

Precisión:

1) Medición del voltaje (RMS) 0,02 ((Rd%) Rango: 30V, 60V, 120V, 240V, 480V, automático o manual

2) Medida de corriente (RMS) 0,02 ((Rd%) Rango:0.2A, 1A, 5A, 20A, 100A, de alcance automático o manual

3) error de medición de potencia activa / energía de potencia activa: 0,02 ((Rd%)

4) Error de medición de potencia reactiva/energía de potencia reactiva: 0,02 ((Rd) %

5) Medición de frecuencia: rango 45~70Hz, resolución: 0,0001Hz, error: ±0,01Hz

6) Medición de fase: rango 0~359.999° ((0~±180°), resolución: 0.001°, error: ±0.02°

7) medición de la caída de voltaje terminal punteada: rango 0~400mV, resolución: 0,1mV, error:±0,02%±1mV

8) medición de la fuerza de inducción magnética: rango de 0 a 0,25 mT, error: ± 10% ± 0,001 mT

9) Medición del voltaje armónico:

2° a 10° orden, porcentaje de contenido ≤ 30% error 0,1%

11 al 21° orden, porcentaje de contenido ≤ 30% error 0,2%

22 al 51° orden, porcentaje de contenido ≤ 30% error: 0,5%

Impedancia de entrada: Impedancia de entrada de voltaje: ≥ 750 KΩ, Impedancia de entrada de corriente: 0,001Ω

Ambiente de trabajo: Rango de temperatura: 15°C a 30°C, coeficiente: 0,0005/ oC, Humedad: 45 a 80%

Tiempo de calentamiento: 30 min.

El suministro de energía: 220V±10% 50Hz±1%, Consumo de energía: ≤50VA

Tamaño y peso: 355×185×145mm, 7,5KG
