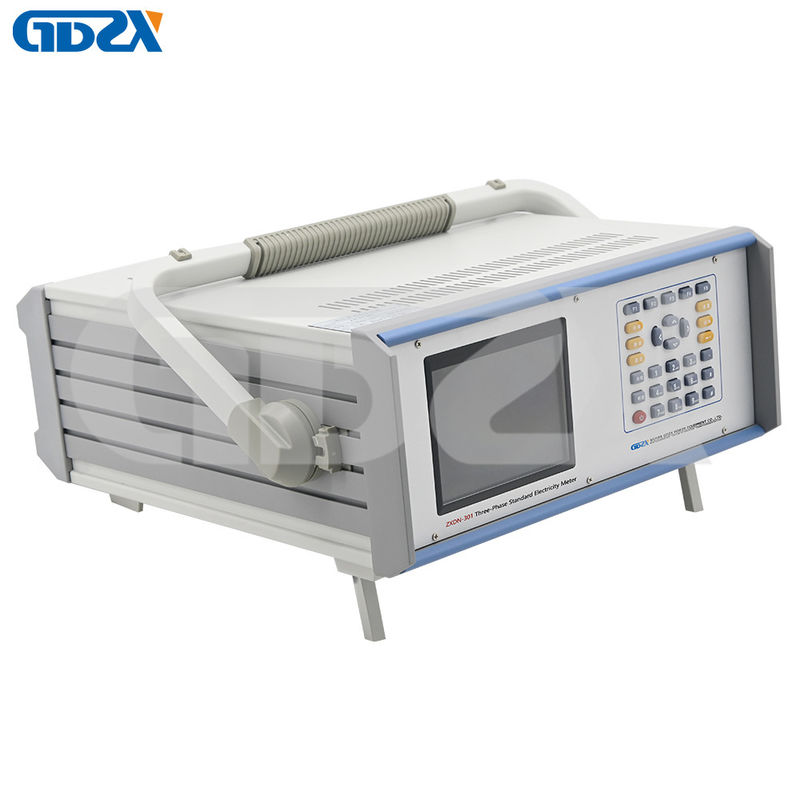

ZXDN-301 Medidor de energía de referencia estándar de 3 fases de clase 0.02 220V

• Carcasa de aluminio portátil estándar, volumen más pequeño (actualmente el volumen de productos similares nacionales 355×145×185 mm) peso más ligero (7,5 kg), más conveniente de transportar.


• Medición de amplio rango: rango de medición de voltaje (voltaje de fase): 1 ~ 560V
  Rango de medición de corriente: 10mA ~ 120A


• Múltiples métodos de medición: puede medir voltaje de CA, corriente, potencia (potencia activa, potencia reactiva, potencia aparente) y energía eléctrica en 4 cuadrantes bajo varios modos de cableado como monofásico, trifásico de cuatro hilos Y / trifásico de tres hilos Δ; La potencia reactiva y la energía eléctrica se pueden medir de muchas maneras, como la potencia reactiva verdadera, la potencia reactiva cuadrática y la potencia reactiva neutra artificial.


• Medición multifuncional:
  A. Voltaje, corriente, fase, frecuencia, potencia activa, potencia reactiva, factor de potencia, error y otras funciones de medición básicas.
  B. Medición de estabilidad de voltaje, corriente y potencia (hasta 5 algoritmos de estabilidad de potencia).
  C. Medición de asimetría de amplitud trifásica de voltaje y corriente.
  D. Medición de desequilibrio trifásico de voltaje y corriente.
  E. Medición de desalineación de fase.
  F. Visualización de gráficos vectoriales, una variedad de métodos de visualización de gráficos vectoriales (rotación en el sentido de las agujas del reloj, rotación en sentido contrario a las agujas del reloj; posición base de las 12:00 en punto, las 3:00 en punto opcional; datum de referencia variable; modo de visualización de fase: 0 ~ 360° o ±180° se puede configurar) para satisfacer varios hábitos de visualización.
  G. Visualización de forma de onda, análisis armónico, cálculo de distorsión. Visualización de gráficos de espectro; Puede mostrar la amplitud armónica, el contenido, la fase. El diagrama de espectro tiene la función de ampliación.
  H. Medición de la demanda
  I. Medición de la intensidad de inducción magnética en el espacio.
  J. Medición de la caída de presión en el mismo extremo del dispositivo.
  K. Mida la constante del medidor y la frecuencia.
  L. Medición de potencia de onda fundamental.
  M. El error (potencia activa, potencia reactiva, aparente, voltaje y corriente) de tres tipos diferentes de medidores se puede verificar al mismo tiempo.
  N. 3 salidas de pulso, la constante se puede configurar por separado (configuración automática o manual), los tipos de constante también se pueden configurar por separado: potencia activa, potencia reactiva, aparente, voltaje, corriente.
  O. Puede verificar el error integral del dispositivo compuesto por tres medidores monofásicos.
  P. Se puede utilizar como tres medidores estándar monofásicos.


• Medición de potencia de onda fundamental: puede medir la potencia total (incluida la potencia de onda fundamental y armónica), y solo puede medir la potencia de onda fundamental.


• Verificación de error de energía eléctrica: puede verificar el valor estimado del error de medición de energía eléctrica y la desviación estándar del medidor de energía eléctrica y el dispositivo de verificación del medidor de energía eléctrica. Y el número de pulsos, la constante de calibración se puede configurar automáticamente para mejorar la eficiencia del trabajo. Especialmente el dispositivo de calibración para medidor estándar de constante múltiple y medidor de electricidad es más conveniente de usar. Tecnología de compensación especial, en carga pequeña, porque la carga es demasiado pequeña (la frecuencia del pulso de energía es demasiado baja) no causará que el salto de error sea demasiado grande. Muestra el error actual, la estimación de la desviación estándar, el error promedio.


• Análisis armónico: análisis de voltaje de frecuencia de potencia, corriente 51 veces por debajo de los armónicos.


• Visualización de datos y gráficos: puede mostrar intuitivamente el estado de medición y una variedad de datos de medición. Puede mostrar intuitivamente el voltaje medido, la forma de onda de la corriente, el diagrama vectorial de fase de voltaje, corriente, el diagrama de barras de análisis armónico.


• Conmutación de rango manual o automática.


• Con función de almacenamiento, puede almacenar 30 grupos de registros de datos. Y se puede recuperar de acuerdo con las condiciones.


• con método de entrada pinyin: puede ingresar caracteres chinos, letras, símbolos


• Cableado: terminal de entrada de corriente de amplio rango común, cambie la corriente sin cambiar el cableado, fácil de usar.


• multipropósito: se puede utilizar como medidor estándar, también se puede utilizar como probador de dispositivos de verificación de medidores de electricidad. Se puede utilizar solo, también se puede utilizar con control remoto de comunicación de PC, también se puede utilizar con dispositivo de verificación.


• Múltiples interfaces de comunicación: RS485, RS232, USB, utilizando comunicación asíncrona: la velocidad en baudios se puede configurar.


• Pantalla LCD TFT a color de matriz de puntos de 6,4 pulgadas 640×480, pantalla clara, color vívido.


• Operación: diseño humanizado, combinación razonable de funciones, operación muy simple.

Indicadores técnicos:

1. Rango de señal
Voltaje: 1 ~ 560V (voltaje de fase)
Corriente: 10mA ~ 120A
Frecuencia: 40 ~ 70 hz
Pulso de entrada: Máx. 2MHz (TTL)
Frecuencia de salida: use constante automática, en el rango nominal, frecuencia de pulso de salida Fout: 60KHz
Precisión de 2.
① Medición de voltaje (RMS): precisión: 0.02 (Rd%).
Rango: 30V, 60V, 120V, 240V, 480V cinco engranajes, cambio automático y manual.
② Medición de corriente (RMS): precisión: 0.02 (Rd%).
Rango: 0.2a, 1A, 5A, 20A, 100A cinco engranajes, cambio automático y manual.
③ Potencia activa, precisión de medición de energía eléctrica activa: 0.02 (Rd%).
④ Precisión de medición de potencia reactiva y energía eléctrica reactiva: nivel 0.05 (Rd%).
⑤ Medición de frecuencia: rango de medición: 45 ~ 70Hz;
Resolución: 0.0001Hz;
Precisión: ±0.01Hz.
⑥ Medición de fase: rango de medición: 0 ~ 359.999° (0 ~ ±180°);
Resolución: 0.001°;
Precisión: ±0.02°.
⑦ Medición de caída de presión del mismo extremo:
Rango de medición: 0 ~ 400mV;
Resolución: 0.1mV;
Precisión: ± 0.02% ±1mV.
Medición de la intensidad de inducción magnética:
Rango de medición: 0 ~ 0.25MT;
Precisión: ± 10% ± 0.001MT.
⑧ Medición de voltaje armónico:
2~10 veces: contenido armónico ≤30%; Error: 0.1%
11~21 veces: contenido armónico ≤30%; Error: 0.2%
22~51 veces: contenido armónico ≤30%; Error: 0.5%
⑨ Medición de corriente armónica: 2~51 veces: contenido armónico ≤50%; Error: 0.1%
3. Impedancia de entrada
Impedancia de entrada de voltaje: ≥750K ω
Impedancia de entrada de corriente: 0.001 ω
4. Entorno de trabajo
Temperatura: 15~30 oC Coeficiente de temperatura: 0.0005/ °C
Tiempo de precalentamiento: 30 minutos
Humedad: 45 ~ 80% r.h.
Fuente de alimentación: 220V± 10% 50Hz± 1%
Consumo de energía: 50 o menos va
5. Otros
Volumen: 355×185×145 mm
Peso: 7,5 kg
