Analizador de IEC60044 CT pinta
, analizador del CT pinta del campo 125V
, Analizador de IEC60044 ct pinta
Nombre del producto:: |
Calibrador de campo de transformador |
Tensión de alimentación de entrada:: |
220 V CA ± 10 %, 50 Hz / 60 Hz ± 10 % |
Válvula de salida:: |
0,1~125 V (CA) |
Corriente de salida:: |
0.001~5A (RMS) |
Output power:: |
300VA |
Medida de fase:: |
Precisión: ± 2 min, resolución: 0,01 min |
Tamaño y peso:: |
485 mm * 356 mm * 183 mm; 15Kg |
Las condiciones de trabajo:: |
temperatura: -10 ℃~50 ℃, humedad: ≤90% |

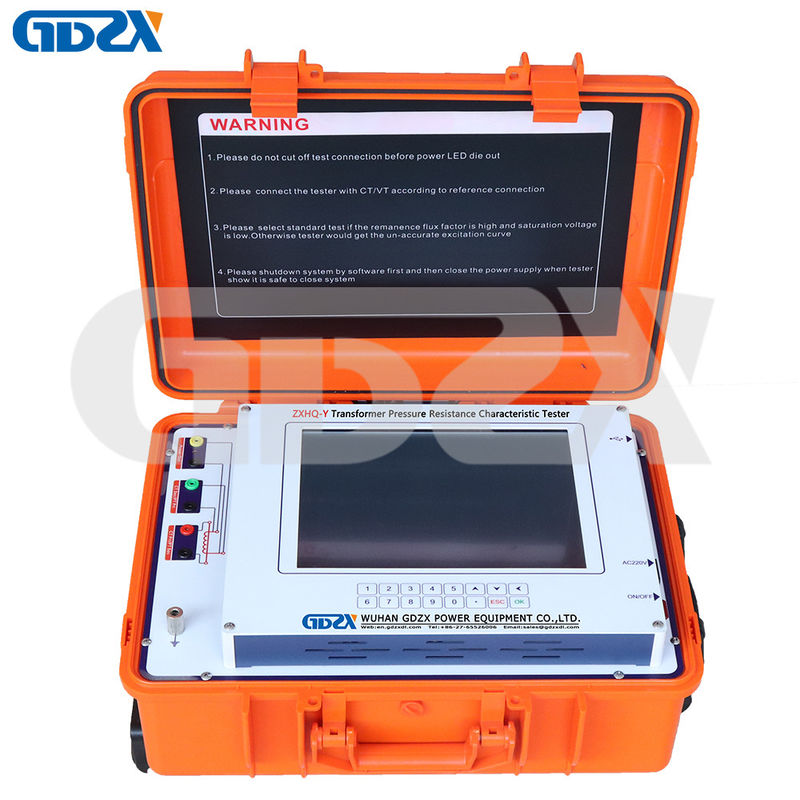

Calibrador de campo de transformadores ZXHQ-Y
Introducción del producto
ZXHQ-Y es un comprobador multifuncional de características de transformadores de corriente y tensióndiseñado de acuerdo con IEC60044-1 / GB1208, IEC60044-2GB1207, IEC60044-6 / GB16847 y C57.13, el instrumento puede obtener las características de excitación de los transformadores de corriente y tensión, los parámetros de excitación. La tensión máxima del punto de inflexión del transformador de corriente bajo prueba puede alcanzar los 45 kV con varios parámetros de prueba como la relación, el error de relación, la polaridad, la resistencia de la bobina y el bucle de histéresis.
Características
El analizador de TC y TP se utiliza para las siguientes pruebas de transformadores de corriente:
1. Prueba de características de excitación
2. Detección de la relación de transformación
3. Verificación de la diferencia de relación y la diferencia de ángulo
4. Verificación de polaridad
5. Medición de la resistencia del devanado secundario
6. Medición de la carga secundaria
7. Medición de la curva de error del 5% y el 10%
8. Prueba y análisis de las características transitorias del TC
9. Inferencia automática de la placa de características del TC
10. Medición de parámetros de TC como la tensión/corriente del punto de inflexión, el factor límite preciso, el factor de seguridad del instrumento, la constante de tiempo secundaria, el coeficiente magnético residual, el nivel de precisión, la saturación y la sub-saturación y la inductancia, la fuerza electromotriz del punto de inflexión, la fuerza electromotriz límite y el factor de área.
11. Medición del bucle de histéresis del núcleo del transformador de corriente.
El analizador de TC y TP también se puede utilizar para las siguientes pruebas de transformadores de tensión:
1. Detección de la relación de transformación de TP
2. Verificación de polaridad de TP
3. Medición de la resistencia del devanado secundario de TP
4. Medición de la carga secundaria de TP
La aplicación del dispositivo incluye principalmente:
1. Verificación de parámetros de la placa de características del TC
2. Verificación de parámetros cuando el TC está conectado a la carga de corriente
3. Analizar el impacto de las características transitorias del TC en el dispositivo de protección de relés.
4. Verificación de parámetros de la placa de características de TP
5. Verificación de la carga secundaria de TP
Indicadores técnicos
| 1. Base estándar de prueba: |
IEC60044-1, IEC60044-2, IEC60044-5, IEC60044-6, GB1207, GB1208, GB16847, GBT4703, C57.13 |
| 2. Tensión de alimentación de entrada: |
AC220V ± 10%, 50Hz / 60Hz ± 10% |
| 3. Tensión de salida: |
0.1~125V (CA) |
| 4. Corriente de salida: |
0.001~5A (RMS) |
| 5. Potencia de salida: |
300VA |
| 6. La tensión de punto de inflexión equivalente más alta: |
45KV |
| 7. Medición de corriente: |
Rango: 0~10A (rango automático 0.1 / 0.4 / 2 / 10A),
error <± 0.1% + 0.01% FS;
|
| 8. Medición de tensión: |
Rango: 0~200V (rango automático 1/10/70 / 200V),
error <± 0.1% + 0.01% FS;
|
| 9. Medición de la relación de transformación: |
rango: 1~30000, 1~2000 error <0.05%, 2000~5000 error <0.1%, 5000~30000 error <0.2%; |
| 10. Medición de fase: |
Precisión: ± 2min, resolución: 0.01min |
| 11. Rango de medición de la resistencia del devanado secundario: |
rango: 0~8KΩ (rango automático 2/20 / 80Ω / 800Ω / 8kΩ),
Error <0.2% RDG + 0.02% FS, resolución máxima: 0.1mΩ;
|
| 12. Medición de temperatura: |
-50~100 grados, error <3 grados |
| 13. Medición de la carga secundaria del TC: |
0~160ohm (2/20 / 80ohm / 160ohm),
Error 0.2% RDG + 0.02% FS Resolución máxima 0.001ohm
|
| 14. Medición de la carga secundaria del TP: |
0~80kohm (800ohm / 8kohm / 80kohm),
Error 0.2% RDG + 0.02% FS Resolución máxima 0.1ohm
|
| 15. Medición de la relación de transformación: |
rango: 1~30000, 1~5000 error <0.2%, 5000~30000 error <0.5% |
| 16. Número de grupos de almacenamiento de datos: |
más de 1000 grupos |
| 17. Condiciones de trabajo: |
temperatura: -10 ℃~50 ℃, humedad: ≤90% |
| 18. Tamaño: |
485mm*356mm*183mm |
| 19. Peso: |
15Kg |
Imágenes del producto
EMBALAJE Y ENVÍO
(1) Enviaremos los productos dentro de 7-15 días hábiles después de la recepción de la confirmación de su pago.
(2) Todos los productos estarán bien embalados en una caja de cartón o de madera resistente para garantizar que los productos lleguen de forma segura.
(3) Múltiples métodos de envío, incluyendo expreso, transporte marítimo, ferroviario, etc. para su elección, se le aconsejará el método de envío competitivo.
(4) Si utiliza su propio transitario, le proporcionaremos todos los documentos necesarios para el despacho de aduanas.
(5) Después del envío, permaneceremos atentos hasta que los productos sean bien recibidos.
Si necesita especificaciones detalladas, no dude en ponerse en contacto con nosotros.
