Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Calibrador del campo del transformador corriente | Exactitud total: | 1/3 del límite del error del transformador corriente medido |
---|---|---|---|
Gama de prueba: | 5A / 5A ~ 25000A/5A o 5A/1A ~ 6300A/1A | Gama de trabajo del transformador corriente probado: | el 1% ~ 200% |
Carga secundaria: | 2.5VA ~ 300VA, COSφ = 0,1 ~ 1,0 | Gama de la exactitud de transformador corriente probado: | 1,0, 0,5, 0.5S, 0,2 y 0.2S |
Error de medida de la resistencia/de la entrada: | el ≤5.0% | Consumo de energía del instrumento: | 20VA |
Nivel de la exactitud del instrumento: | nivel 0.05S | Dimensión externa máxima: | 460*375*183m m |
Peso: | 10.0kg | ||
Alta luz: | Calibrador automático del campo del transformador corriente,Calibrador del campo del transformador corriente del alto rendimiento,analizador de la calidad del poder del nivel 0.05S |
Introducción de productos
Los dispositivos de alto voltaje de la medida de la energía eléctrica de las centrales eléctricas y de las subestaciones, y los dispositivos de la medida de la energía eléctrica de un gran número de usuarios, se relacionan con los intereses de la producción de energía, de la transmisión de poder, de la fuente de alimentación y de los partidos múltiples de usuarios. Para asegurar la medida exacta, la inspección se debe realizar de acuerdo con SD109 “regulaciones de la inspección para los dispositivos de la medida de la energía eléctrica” y el DL/T448-2000 “regulaciones técnicas de la gestión para los dispositivos de la medida de la electricidad”.

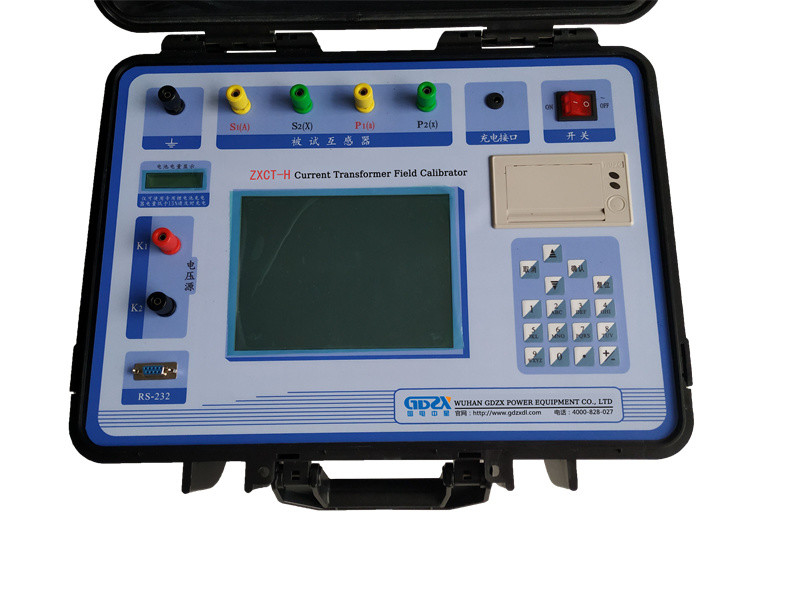

El calibrador del campo del transformador corriente de ZXCT-H fue desarrollado sobre la base de la tecnología de prueba de gama alta, diseño de circuito electrónico en grande y de acuerdo con regulaciones nacionales relevantes. Soluciona los problemas de la verificación in situ del transformador corriente y del transformador del voltaje con alta intensidad de trabajo y la operación aburrida.
Características
1. El instrumento también tiene un método recurrente para medir el error del transformador corriente, que es conveniente para la verificación in situ del dispositivo de la medida.
2. La verificación in situ de transformadores corrientes no requiere los transformadores corrientes estándar, las canalizaciones verticales actuales, las cajas de la carga, las cajas de control del voltaje y los conductores de gran intensidad. Utiliza el cableado de la prueba extremadamente simple y las operaciones para alcanzar la verificación de transformadores corrientes, reduciendo grandemente el trabajo la intensidad y el rendimiento laboral se mejoran, que es conveniente para la verificación in situ de transformadores.
3. El instrumento tiene un transformador estándar del voltaje equivalente al mismo ratio de la transformación del transformador corriente medido. Su exactitud puede alcanzar 0,05 niveles, y el error del ratio de la transformación y sin carga del transformador corriente medido puede ser medido exactamente. Entonces combine los resultados de la prueba de la impedancia y de la entrada para calcular el error del transformador.
4. Adopte diversa prueba de la fuente de alimentación de la frecuencia cerca de la frecuencia del poder para prevenir la radiación electromágnetica de la frecuencia in situ del poder y la serie de interferencia.
5. La gama de medición ancha, puede alcanzar 5A/5A ~ 25000A/5A o 5A/1A ~ 6300A/1A.
6. Con la función del ratio de la transformación del transformador corriente y de la prueba de resistencia interna del enrrollamiento secundario.
7. Adopte 800 la pantalla de cristal líquido en pantalla grande de alta resolución del color del × 600, con el interfaz y el diseño humanizados de la operación, y utilice la pantalla táctil para ayudar a la operación, fabricación de la operación más conveniente y rápida.
8. Usando algoritmos exactos del software, la exactitud de los datos de la medida se mejora más a fondo.
9. Tiene la inteligencia de juzgar la situación de conexión externa, e incita el error, el ratio de la transformación, el error de la polaridad, el etc. de conexión.
10. Automáticamente alrededor de los datos de prueba y juzgar si está fuera de tolerancia. Los datos de la hacia fuera-de-tolerancia se exhiben en naranja y la hacia fuera-de-tolerancia se exhibe en la esquina inferior derecha de la ventana.
11. Directamente conclusiones in situ de la verificación del problema, calificadas o fuera de tolerancia.
12. La memoria en grande puede almacenar hasta 1000 datos de la prueba en el terreno.
13. Utilice RS232 o la interfaz USB para conectar el ordenador para imprimir el certificado de los datos.
14. El chasis plástico del molde que dirige se utiliza para prevenir choque y la presión de asegurar la seguridad de operadores y del equipo in situ.
Indicadores técnicos
1. Sección de la medida del error del transformador corriente
1) Exactitud total: 1/3 del límite del error del transformador corriente medido
2) Gama de prueba: 5A/5A ~ 25000A/5A o 5A/1A ~ 6300A/1A
El transformador valoró la gama actual primaria con la corriente secundaria de 5A | |||||||
5 | 7,5 | 10 | 15 | 20 | 25 | 30 | 40 |
50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
El transformador valoró la gama actual primaria con 1A actual secundario | |||||||
5 | 7,5 | 10 | 15 | 20 | 25 | 30 | 40 |
50 | 60 | 75 | 80 | 100 | 120 | 150 | 160 |
200 | 250 | 300 | 315 | 400 | 500 | 600 | 630 |
750 | 800 | 1000 | 1200 | 1250 | 1500 | 1600 | 2000 |
2500 | 3000 | 3150 | 3200 | 4000 | 5000 | 6000 | 6300 |
Nota: El transformador corriente con una corriente secundaria de 1A se puede convertir a 31500A/a 1A por el método de igual-amperio da vuelta a la medida. Otros métodos de prueba para los ratios del transformador corriente que no aparecen en la tabla son como sigue:
Utilice el método igual de la amperio-vuelta para probar el transformador corriente, por ejemplo: usted necesita probar el transformador 1000A/5A, pasa por favor el alambre de la prueba del instrumento con las dos vueltas del transformador corriente, y después prueba una entrada actual es solamente 500A. Este método de prueba no afecta a la validez de los datos de prueba del transformador.
Semejantemente, otros ratios de la transformación utilizan los métodos de proceso siguientes:
Una vez (a) clasificado | Número de vueltas | Instrumento (a) actual primario |
80 | 2 | 40 |
120 | 2 | 60 |
8000 | 2 | 4000 |
12000 | 2 | 6000 |
3) Gama de trabajo del transformador corriente probado: el 1% ~ 200%
4) Carga secundaria: 2.5VA ~ 300VA, COSφ = 0,1 ~ 1,0
5) Gama de la exactitud de transformador corriente probado: 1,0, 0,5, 0.5S, 0,2 y 0.2S
6) Error de medida de la resistencia/de la entrada: el ≤5.0%
7) Gama de medición: R: 0.00Ω ~ 20.0Ω
Y: 0.000mS ~ 100.0mS
2. Pieza del calibrador del transformador del voltaje
1) Error básico:
a. Componente de la misma fase:
2. Pieza del calibrador del transformador del voltaje
1) Error básico:
a. Componente de la misma fase: X = (X × el 2% + × el 2% de Y 2 palabras)
Y = (X × el 2% + × el 2% de Y 5 palabras)
“X”, valor de la exhibición de “Y” - del instrumento
error de cuantificación de “5 palabras” - del instrumento
b. Tabla del porcentaje: Nivel 1
c. Gama de medición: f: 0,0000% ~ 200,0%
Δ: 0,000 ′ ~ 999,9 ′
3. Consumo de energía del instrumento: 20VA
4. Nivel de la exactitud del instrumento: nivel 0.05S
5. Dimensión externa máxima: 460 × 183m m del × 375
6. Peso: 10.0kg
Casos de prueba
Introducción de la compañía
Equipo de poder de Wuhan GDZX Co., Ltd.is un fabricante de equipo de prueba del poder, diseño de integración, producción y ventas, proporcionando las soluciones completas para la prueba de alto voltaje y los servicios de prueba eléctricos para los diversos usuarios avanzados. Los productos principales incluyen: Dispositivo de la prueba de resonancia de serie de la CA, equipo de prueba de alto voltaje, equipo de prueba del transformador, protección secundaria/equipo de prueba del interruptor, probador de la falta del cable, equipo de prueba de los pararrayos, equipo medidor del poder, serie de la fuente estándar y así sucesivamente. Hay muchas clases de productos y de modelos completos.
Servicio y garantía
Servicio
* proporcione el servicio profesional de asesoramiento; vendedor dedicado e ingeniero técnico profesional para contestar a preguntas del cliente.
* asegure al cliente para conseguir la información detallada sobre el producto a disposición.
* precio razonable, confiamos en que nuestros clientes deben conseguir el valor qué pagaron. La cita selló y confirmó por el encargado.
* visita agradable de los clientes.
* el contrato y el acuerdo técnico para firmar por ambas partes.
* siendo digno de confianza, siga los requisitos y asegure la puesta en práctica acertada de contratos firmados y de acuerdos técnicos.
* el foco en la comunicación, comunica activamente con los usuarios, toma notas de las preguntas del usuario y el horario, proporciona el soporte técnico necesario.
* mueva rápido y eficiente, profesional en entrega, la instalación, el depuración, el entrenamiento y otros.
Garantía
* mantenemos la satisfacción del cliente 100%, por favor nos damos la reacción si usted se cayó cualquier cosa mal con el producto, nosotros haremos derecho para usted.
* nuestros productos se garantizan con la garantía de un año y el soporte técnico permanente.
* proporcione las soluciones en el plazo de 24 horas en que hay reacción de los problemas del cliente.
EL EMBALAR Y ENVÍO
(1) enviaremos productos en el plazo de 5-20 días laborables después del recibo de la confirmación de su pago.
(2) todos los productos serán embalados bien por el cartón robusto o caja de madera para asegurar mercancías pueda llegar con seguridad.
(3) métodos de envío múltiples incluyendo expreso, carga de mar, ferrocarril y así sucesivamente para su opción, método de envío competitivo serán aconsejados a usted.
(4) si usted va con su propio promotor, proporcionaremos todos los documentos necesarios para el despacho de aduana.
(5) después de enviar, seguiremos siendo atentos hasta las mercancías bien recibidas.
Si usted necesita la especificación detallada, no dude en entrarnos en contacto con por favor.
