Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Probador de resistencia a tierra de doble abrazadera | Fuente de alimentación: | Batería de litio recargable CC 7,4 V 1,8 Ah |
---|---|---|---|
Luz trasera: | Retroiluminación de pantalla blanca controlable, adecuada para usar en lugares oscuros | Frecuencia de la prueba: | 128 Hz/111 Hz/105 Hz/94 Hz (selección automática de frecuencia) |
Forma de onda de voltaje de prueba: | onda sinusoidal | Corriente de prueba de cortocircuito: | CA 20 mA máx. |
Línea voltaje: | Medición por debajo de 100 V CA | Interfaz de comunicaciones: | Con la interfaz USB, los datos almacenados se pueden cargar en la computadora, guardarlos e imprimir |
Temperatura y humedad de trabajo: | -10 ℃ ~ 40 ℃; por debajo del 80% rh | Resistencia de aislamiento: | 20MΩ o más (500V entre circuito y caja) |

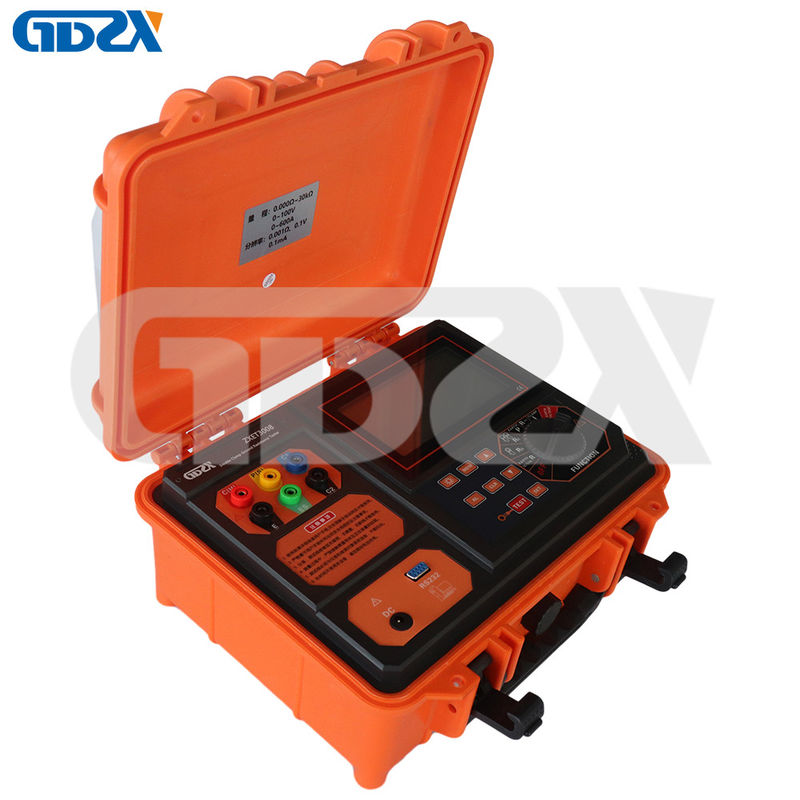

Probador de resistencia a tierra de doble abrazadera ZXET3008
Introducción del producto
El probador de resistencia a tierra de doble abrazadera ZXET3008 es una combinación del nuevo estándar de detección de resistencia a tierra de protección contra rayos, especialmente diseñado y fabricado para mediciones in situ de resistencia a tierra, resistividad del suelo, voltaje de tierra, corriente de fuga del cable de tierra, corriente CA y resistencia CC. .La corriente de prueba alcanza los 20 mA y se utiliza tecnología de procesamiento digital.Para medir la resistencia a tierra se utilizan el método de precisión de 4 cables, el método de 3 cables y el método simple de 2 cables, el método de selección y el método de doble abrazadera.Se utiliza el diseño de pinza amperimétrica de gran calibre. Puede medir el sistema de puesta a tierra utilizando grandes conductores de bajada de puesta a tierra y puede medir de manera flexible y precisa cualquier valor de resistencia de puesta a tierra en diversas situaciones de puesta a tierra complejas, como puesta a tierra de punto único y de malla.Al medir conexiones a tierra en paralelo, no es necesario desconectar ningún electrodo de conexión a tierra en paralelo, lo que mejora la comodidad de la medición.Al presentar la tecnología FFT (Transformación Rápida de Fourier) y la tecnología AFC (Control Automático de Frecuencia), tiene una capacidad antiinterferente y adaptabilidad ambiental únicas, y una gran consistencia en pruebas repetidas.Es ampliamente utilizado para medir la resistencia a tierra, la resistividad del suelo, el voltaje de puesta a tierra, la corriente alterna y la corriente de fuga en energía, telecomunicaciones, meteorología, campos petroleros, edificios, protección contra rayos y equipos eléctricos industriales.
El host está diseñado con un estilo de caja de herramientas dedicado, utilizando plástico de polipropileno como materia prima y agregando nuevos rellenos compuestos para moldeo por inyección de una sola vez.La densidad es pequeña, la resistencia, la rigidez, la dureza, la resistencia al desgaste, la resistencia al calor y el rendimiento del aislamiento son superiores.El cuerpo de la caja puede soportar una presión de aproximadamente 200 kg, lo que garantiza una alta precisión, estabilidad y confiabilidad en diversas pruebas ambientales.El host tiene una pantalla LCD grande con retroiluminación e indicación de gráfico de barras, que es clara de un vistazo.Al mismo tiempo, puede almacenar 2000 conjuntos de datos y, a través del software de datos, puede lograr funciones como leer, consultar, guardar, generar informes e imprimir datos históricos.
Características
1. Método de doble abrazadera, método de selección, método de dos, tres o cuatro cables para probar la resistencia a tierra;
2. Resistencia de bucle, resistencia de encendido, resistencia de CC, prueba de resistencia de conexión equipotencial;
3. Prueba de resistividad del suelo, corriente alterna, corriente de fuga, voltaje de tierra;
4. Diseñado de acuerdo con el nuevo estándar para pruebas de resistencia a tierra de resistencia a rayos meteorológicos;
5. La corriente de prueba de resistencia a tierra alcanza los 20 mA;
6. Diseño de caja de herramientas especial, duradero;
7. La caja de herramientas se puede seleccionar en negro o amarillo;
8. Tecnología FFT, tecnología AFC, fuerte capacidad antiinterferente;
9. Rango: 0,000Ω ~ 30000Ω;0 ~ 100V;0 ~ 600A;
10. Resolución: 0,001Ω;0,1 V;0,1 mA.
Funciones | Resistencia de tierra, resistividad del suelo, resistencia de CC, resistencia de conexión, resistencia de conexión equipotencial, voltaje de tierra, corriente CA, medición de corriente de fuga |
Fuente de alimentación | Batería de litio recargable CC 7,4 V 1,8 Ah |
Luz de fondo | Retroiluminación de pantalla blanca controlable, adecuada para usar en lugares oscuros |
Medición | Medición de precisión con método de 4 cables y 3 cables, método simple de 2 cables, método de selección, método de doble abrazadera para medir la resistencia a tierra |
Métodos de medición | Medición con método de dos, tres y cuatro cables: método de cambio de polos, corriente de medición de cortocircuito 20 mA máx. |
Medición del método de selección: método de cambio de polo, corriente de medición de cortocircuito 20 mA máx. | |
Método de doble abrazadera: método de medición de inductancia mutua sin contacto, corriente de prueba 1 mA máx. | |
Resistividad del suelo: método cuadrupolo (método Wenner) | |
Resistencia CC: método de cambio de polos | |
Corriente CA: rectificación media (abrazadera) | |
Tensión a tierra: rectificación media (entre interfaz P(S)-ES) | |
Rango | Método de dos, tres o cuatro cables para medir la resistencia a tierra (R): 0,000 Ω ~ 30000 Ω |
Método de selección para medir la resistencia de puesta a tierra (Re): 0,00Ω ~ 3000Ω | |
Método de doble abrazadera para medir la resistencia a tierra (Re): 0,01Ω ~ 200Ω | |
Método de doble abrazadera para medir la resistencia a tierra (Re): 0,01Ω ~ 200Ω | |
Voltaje de tierra (50 Hz / 60 Hz): CA 0,0 ~ 100,0 V | |
Corriente alterna (50 Hz / 60 Hz): CA 0,00 mA ~ 600,0 A | |
Resolución más alta |
Método de dos, tres o cuatro cables para medir la resistencia a tierra (Re), resistencia CC: 0,001 Ω (0,000 Ω ~ 29,999 Ω);0,01Ω(30,00Ω~299,99Ω) 0,1Ω(300,0Ω~2999,9Ω);1Ω(3000Ω~30000Ω) |
Método de selección para medir la resistencia a tierra (Re): 0,01 Ω (0,00 Ω ~ 29,99 Ω); 0,1 Ω (30,0 Ω ~ 299,9 Ω) 1Ω(300Ω~3000Ω) |
|
Método de doble abrazadera para medir la resistencia a tierra (Re): 0,01 Ω (0,01 Ω ~ 0,99 Ω); 0,1 Ω (1,0 Ω ~ 29,9 Ω) 1Ω(30Ω~200Ω) |
|
Resistividad del suelo (ρ): 0,01Ωm(0,00Ωm~99,99Ωm) 0,1Ωm(100,0Ωm~999,9Ωm) 1Ωm(1000Ωm~9999Ωm) 10Ωm(10,00kΩm ~99,99kΩm) 100Ωm(100,0kΩm~999,9kΩm) 1kΩm(1000kΩm~9000kΩm) |
|
Voltaje de tierra (50Hz/60Hz): 0,1 V | |
Corriente CA (50 Hz/60 Hz): 0,01 mA. | |
Precisión |
Método de dos, tres o cuatro cables para medir la resistencia a tierra (Re), la resistencia CC (R-): ±2% lectura ±0,05Ω (0,000Ω~29,999Ω) ±2% lectura ±3 dígitos (30,00 Ω ~ 299,99 Ω) ±2% lectura ±3 dígitos (300,0 Ω ~ 2999,9 Ω) ±4% lectura ±3 dígitos (3.000kΩ~30.00kΩ) Nota: 1. Error adicional en rC max o rP max≤±5%rdg±5dgt.(rC max:4kΩ+100R<50kΩ, rP max:4kΩ+100R<50kΩ) 2. Error adicional con voltaje de interferencia de 5 V≤±5%rdg±5dgt |
Método de selección para medir la resistencia a tierra (Re): ±2% lectura ±5 dígitos (0,00 Ω ~ 29,99 Ω) ±2% lectura ±3 dígitos (30,0 Ω ~ 299,9 Ω) ±2% lectura ±3 dígitos (300Ω~3000Ω) |
|
Método de doble abrazadera para medir la resistencia a tierra (Re): ±10% lectura ±5 dígitos (0,01 Ω ~ 100 Ω) ±20% lectura ±5 dígitos (101Ω~200Ω) |
|
Resistividad del suelo (ρ): según la precisión de medición de R (ρ=2πaR a:1 m~100m;π=3,14) |
|
Voltaje de tierra (50 Hz/60 Hz): ±2 % lectura ±3 dígitos | |
Corriente CA (50 Hz/60 Hz): ±2% lectura ±3 dígitos | |
Forma de onda de voltaje de prueba | Onda sinusoidal |
Frecuencia de prueba | 128 Hz/111 Hz/105 Hz/94 Hz (selección automática de frecuencia) |
Corriente de prueba de cortocircuito | CA 20 mA máx. |
Tensión de prueba de circuito abierto | CA 40 V máx. |
Espaciado de electrodos | 1m~100m |
Modo de visualización | Gran pantalla LCD de 6 dígitos con retroiluminación |
Instrucciones de medición | Indicación LED parpadeante durante la medición, pantalla LCD de cuenta regresiva |
Tamaño de pantalla LCD | 128 mm × 75 mm |
pantalla LCD | 124 mm × 67 mm |
Tamaño | Tamaño del instrumento: largo, ancho y alto 320 mm × 275 mm × 145 mm |
Pinza actual: largo, ancho y alto aproximadamente 220 mm × 100 mm × 27 mm | |
Dimensiones del paquete | Paquete exterior: largo, ancho y alto aproximadamente 400 mm × 245 mm × 335 mm |
Línea de prueba estándar | Rojo 15m, Negro 15m, Amarillo 10m, Verde 10m |
Línea de prueba sencilla | 2 barras: roja 1,6m, negra 1,6m |
Varilla de tierra auxiliar | 4 piezas: φ10mm×150mm |
Pinza actual | 2 piezas: conector negro rojo con abrazadera CT1, conector negro azul con abrazadera CT2 |
Calibre de pinza actual | φ52mm |
Calibre de pinza actual | 1000:1 |
Cable de pinza amperimétrica | Longitud 2m |
Medir el tiempo |
Corriente CA: aproximadamente 2 veces/segundo; Voltaje de tierra: aproximadamente 2 veces/segundo; Resistencia al suelo: aproximadamente 7 segundos/hora |
Tiempos de medición | Más de 5000 veces (prueba de cortocircuito, prueba una vez, deténgase durante 30 segundos y luego pruebe) |
Linea de voltaje | Medición por debajo de 100 V CA |
Interface de comunicación | Con la interfaz USB, los datos almacenados se pueden cargar en la computadora, guardarlos e imprimirlos. |
Línea de comunicación | 1 línea de comunicación USB de 1,5 m de largo |
Retención de datos | El símbolo "HOLD" indica cuando se retienen datos |
Almacenamiento de datos | 2000 grupos, indicación de almacenamiento "MEM", pantalla "FULL" indica que el almacenamiento está lleno |
Acceso a los datos | El símbolo "LEER" indica al verificar datos |
Pantalla de desbordamiento | Indicación del símbolo "OL" cuando se excede el rango |
Indicación de baja corriente de pinza amperimétrica | Al seleccionar el método o el método de doble pinza, cuando la señal de corriente recibida por la pinza CT2 es inferior a 0,5 mA, se muestra el símbolo "".En este momento, se debe verificar la dirección de la pinza de corriente CT2. |
prueba de interferencia | Identifica automáticamente la señal de interferencia, el voltaje de interferencia es superior a 5 V. Indicación del símbolo "RUIDO". |
Prueba de tierra auxiliar | Con función de prueba de valor de resistencia de tierra auxiliar, 0,00 kΩ~30,00 kΩ (100R+rC<50kΩ, 100R+rP<50kΩ) |
Función de alarma | Cuando el valor medido excede el valor de configuración de la alarma, aparece el mensaje de alarma "bip--bip--bip--" |
Voltaje de la batería | Cuando el voltaje de la batería es insuficiente, se muestra el símbolo de voltaje bajo de la batería para recordarle que se cargue. |
Apagado automático | Apagado automático después de 15 minutos. |
Corriente de trabajo |
En espera: 25 mA máx. (luz de fondo apagada); Retroiluminación: 25 mA máx. (consumo de energía de retroiluminación independiente); Al medir: 150 mA máx. (luz de fondo apagada) |
Peso | Instrumento: 2,66 kg (incluida la batería) |
Peso total: 7,87 kg (incluido el embalaje) | |
Caja de herramientas | Diseño especial de caja de herramientas, puede soportar 200 kg. |
Temperatura y humedad de trabajo. | -10 ℃ ~ 40 ℃;por debajo del 80% rh |
Temperatura y humedad de almacenamiento | -20 ℃ ~ 60 ℃;por debajo del 70% rh |
Protección de sobrecarga | Medición de resistencia de puesta a tierra: AC 280V / 3 segundos entre puertos C(H)-E, P(S)-ES |
Resistencia de aislamiento | 20MΩ o más (500V entre circuito y caja) |
Resistir a | 20MΩ o más (500V entre circuito y caja) |
Características electromagnéticas | IEC61326(CEM) |
Adecuado para normas de seguridad. |
IEC61010-1 (CAT Ⅲ 300 V, CAT IV 150 V, grado de contaminación 2); IEC61010-031;IEC61557-1 (resistencia a tierra); IEC61557-5 (resistividad del suelo); JJG366-2004 (medidor de resistencia a tierra); JJG1054-2009 (medidor de resistencia a tierra con abrazadera). |
Imágenes del producto
